工作原理
非循環式冷凍式干燥機采用了降溫結露的工作原理，主要由熱交換系統、制冷系統和電氣控制系統三部分組成。壓縮空氣首先進入預冷卻器進行氣 - 氣或氣 - 水的熱交換，除去一部分熱能，然后進入冷熱空氣交換器，和已經從蒸發器出來被冷卻到壓力露點的冷空氣進行熱交換，使壓縮空氣的溫度進一步降低。之后壓縮空氣進入蒸發器，與制冷劑進行熱交換，壓縮空氣的溫度降至0-8°C，空氣中的水份在此溫度下析出，通過氣水分離器分離后，經過自動排水器排出。而干燥的低溫空氣則進入冷熱空氣交換器進行熱交換，溫度升高后輸出。
|
特點 1. 精心設計的換熱器、冷卻器、分離器和自動排水閥 2. 額定壓降≤0.03MPa3. 很大程度的節能效果 4. 提供2-5°C壓力露點 5. 可按客戶要求特殊設計高壓、高溫及非壓縮空氣介質的冷凍式干燥機 |
工況條件與技術指標 流量：1.2 ~ 350 m3/min 工作壓力：≤1.3MPa ( 13bar ) 最高進氣溫度：80°C 最高環境溫度：40°C 最低環境溫度：5°C 冷卻方式：風冷或水冷 制冷劑：R134a or R407C 壓力露點：2~10°C |

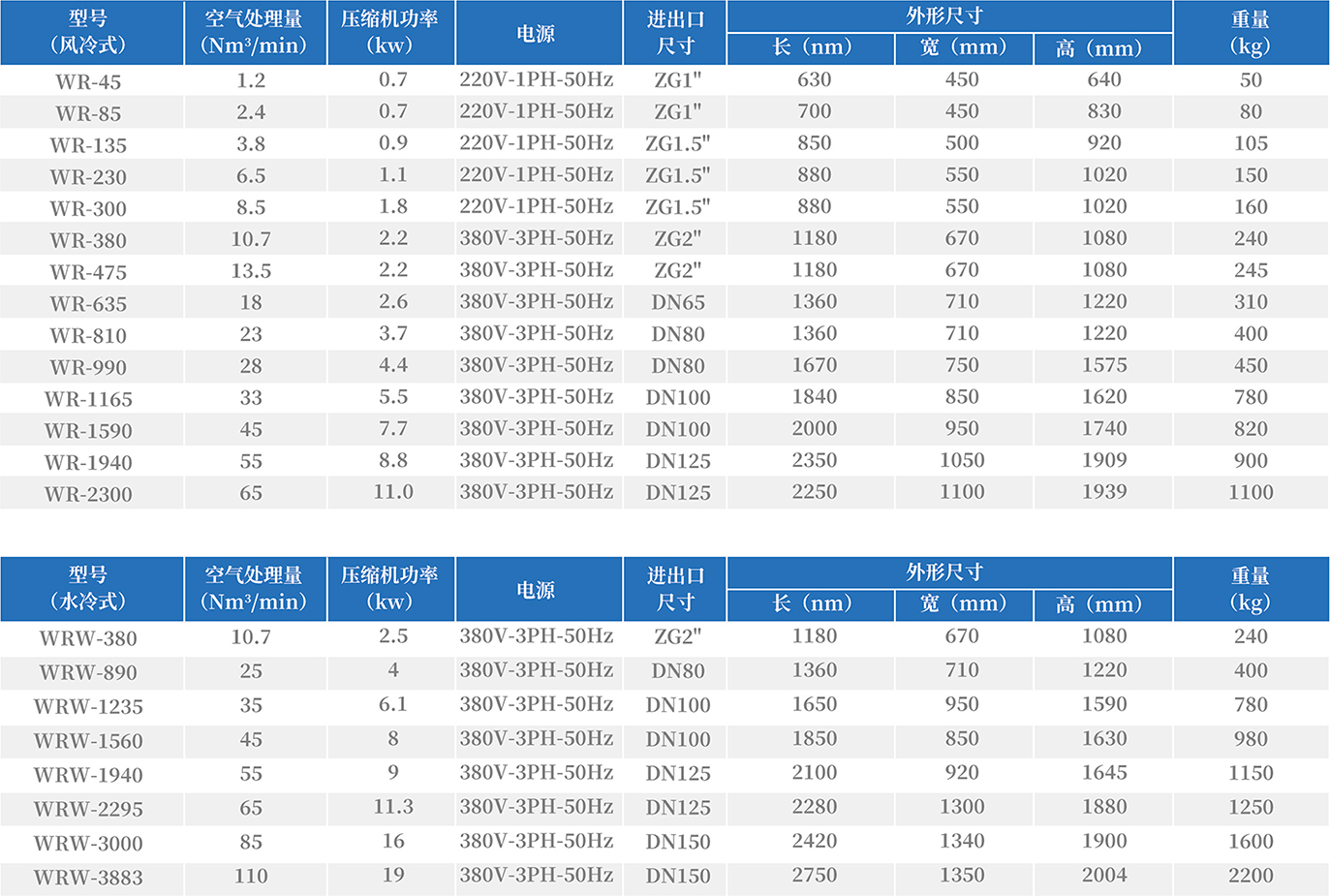

技術參數表
